数字温度指示调节仪
概述：
根据《中华人民共和国国家计量检定规程》JJG 617(数字温度指示调节仪)第十九条检定设备提出的要求。按下图对具有热电偶参考端温度自动补偿的仪表进行检定。我们根据上述规定和用户的需求开发了数字温度指示调节仪检定专用热电偶补偿导线。
产品特点：
使用方便一参考接点密封在一个不锈钢管中。可直接插 入冰瓶或零度恒温器的测孔。
精度高一专用补偿导线的允差约为普通导线的十分之一， 测试引线正负极对铂热电动势之差小于0.1μ V。
技术规范：
JJG 61 7数字温度指示调节仪
IEC 60584—3热电偶补偿导线的允差及色标
GB/T 4989热电偶用补偿导线
JB/T 9496钨铼热电偶用补偿导线
JJG 351工作用廉金属热电偶
型号及允差：
数字温度指示调节仪检定专用热电偶补偿导线的型号 如下表：
名称 型号 允差 镍铬—镍铝热电偶延长型补偿导线 CZKX ±0.2 镍铬硅—镍硅热电偶延长型补偿导线 CZNX ±0.2 镍铬—铜镍热电偶延长型补偿导线 CZEX ±0.2 铁—铜镍热电偶延长型补偿导线 CZJX ±0.2 铜—铜镍热电偶延长型补偿导线 CZTX ±0.2 铂铑10—铂热电偶补偿线 CZSC ±0.5 铂铑13—铂热电偶补偿线 CZRC ±0.5 铂铑30—铂铑6热电偶补偿线 CZBC ±0.5 钨铼3/25热电偶补偿导线 CZDC ±0.5 钨铼5/26热电偶补偿导线 CZCC ±0.5 结构尺寸：
将2 x0.5规格的热电偶补偿导线截取1.5m长。在补偿导线两端的正负极分别剥去1 0mm长的护套和绝缘，再将截面为0.3平方毫米色标为黑色、红色的铜导线各截取2米长。将补偿导线的正负极分别和色标为黑色、红色的铜导线用氩壶焊焊接在一起，将焊接端用热缩管绝缘，并置入Φ8×6×250的封底绝缘管底部。再用硅橡胶填充固化。

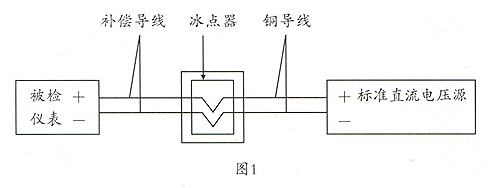

在使用时按图1将不锈钢管插入冰点器中。插入深度约180mm，再将补偿导线的正负极通过快速接插件(色标为黄色)接入被测仪表。铜导线接入标准直流电源。
选型时。按上述方法制作的检定专用补偿导线型号规格：如为K型热电偶补偿导线其型号规格为CZKX1520J(注：CZKX1520J中的15表示补偿导线长度为1.5m。20表示试线长度为2.0m，J表示需用快速接插件)用户可以根据需要选用。
其他：
如用户需要可同时提供BH—01型零度恒温器。
