PWKJ-100M热电偶检定炉（新产品）

1．概述：

该产品为本公司新产品，技术水平处于国内领先水平。优点是温场长，可自行调节温场。性能可靠稳定。

2．产品特点：

该产品为本公司专利新产品，技术水平处于国内领先水平。优点是温场长，可自行调节温场。性能可靠稳定，可检定多种类型的热电偶。经中国计量科学研究院等单位使用，反应良好。

一、 PWKJ-100M热电偶检定炉特点：

1、技术领先：达到发达国家相关炉温温场的技术规范的要求，用于廉金属热电偶及铠装热电偶的检定炉的温场：在轴向几何中心附近有长度为100㎜±0.25℃的均匀温场；用于贵金属热电偶的检定炉的温场：炉内上限均匀温场中心偏离炉子几何中心不大于20㎜，温度上限点±20㎜内温度变化梯度≤0.1℃∕10㎜的均匀温场。

2、覆盖全温：在（300-1200）℃的范围内，所有的检定温度点，其温场的技术指标都能达到上述要求，较之现有的检定炉只控制1000℃的温场，相应提高量值传递精度。

3、智能化：热电偶检定炉配置RS485通讯接口，并可提供控温软件包，调整温场的形状，如上限温度点形、上限均匀温场形、马鞍形等几何形状。可直接接入自动测量系统，也可手动测量，手动测量时，预先将控温软件写入智能温度调节器中，使用时只要输入测温点的温度即可。

4、实用性：在实际使用时，热电偶束插入炉中后，仍能达到上述温场指标。

5、多用性：根据被检热电偶的需要，可以改变炉膛管的结构，检定炉可以检定标准热电偶、贵金属热电偶、装配式廉金属热电偶、铠装热电偶、钨铼热电偶、长度近2米的阶梯式热电偶。

和工作用贵金属热电偶检定炉：符合JJG75-1995第8.3条规定，炉长600㎜，炉内上限温度点偏离炉中心不超过10㎜，在炉温上限点±20㎜内，温度梯度≤0.2℃。参照国外的相关测试方法，分度炉的温场可达到在炉几何中心左右有100㎜ ±0.2℃。在锌、铝、银、铜四点均能达到上述指标。该装置温场可根据需要调节温场。使用温度（300-1200）℃。炉膛尺寸φ18*600 mm。

在产品的技术考核中，发现炉温400℃、500℃、600℃、700℃、800℃、900℃、1000℃温场的指标基本一致；装炉量在6支Φ8的铠装热电偶和6支Φ2铠装热电偶在测试过程中炉温的波动度均在0.1℃左右。

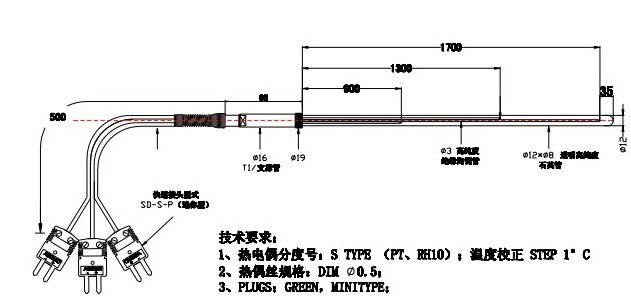

该产品是一种多用热电偶检定炉。可以测试装配式热电偶、可以测试铠装热电偶、同时可以测量工作用贵金属热电偶并可对IT产业阶梯式超长热电偶进行检定。详见下图：
